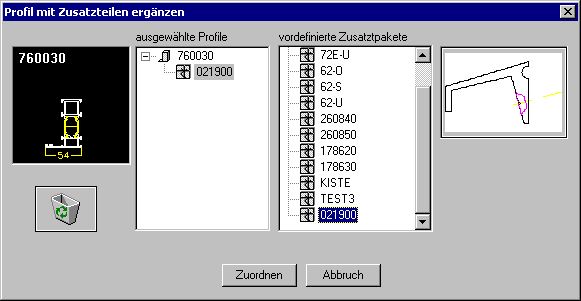

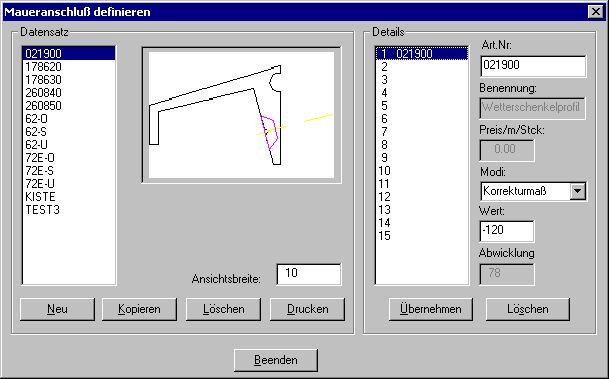

| Anleitung für die PROFILERGÄNZUNG am Beispiel Wetterschenkel mit dem Profilssytem HUECK HARTMANN - Serie 72E Zeichnen Sie ein beliebiges Fensterelement mit der Serie 72 E. Mit der Dialogbox MAUERANSCHLUSS DEFINIEREN legen Sie die Variante 021900 als möglichen Anschluß bzw. als Zusatzpacket fest  Beachten Sie bitte, dass das Korrekturmass rahmenabhängig ist. Die Zuweisung einer PROFILERGÄNZUNG ist momentan nämlich nur an Rahmen möglich. Mit dem Befehl PROFILERGÄNZUNG aus dem Werkzeugkasten SCHNITTGENERIERUNG  weisen Sie dem unteren Rahmenprofil den Wetterschenkel zu. Sie ziehen das Symbol 021900 einfach in das linke Fenster auf das Rahmenprofil. Dann auf Zuordnen klicken. In der Kalkulation erscheint jetzt der Wetterschenkel. Grafisch können Sie mit der Funktion SYSCAD-ANSICHT  aus dem Werkzeugkasten WHC-PROGRAMME kontrollieren. Das rote Symbol zeigt Ihnen, das an das jeweilige Profil ein Zusatzpacket hizugefügt wurde.Sie müssen momentan beide Schalter aktivieren, um die Profilergänzungen sehen zu können  Ergebnis:  Bei weiteren Fragen, schreiben Sie uns bitte an syscad@syscad.info |
