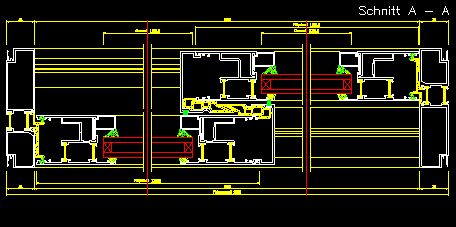

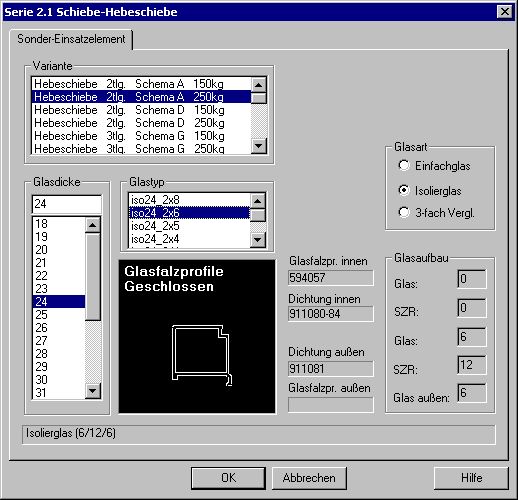

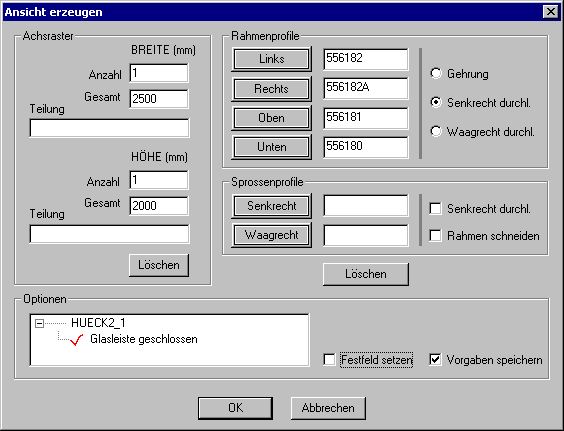

| SYSCAD® - Die AutoCAD® - Applikation für den Metallbau Anleitung für die Hebe-Schiebe Elemente mit Serie HUECK 2.1 Wählen Sie aus dem Pulldown-Menü HUECK-HARTMANN die Serie 2.1 und legen mit FORMAT aus dem Menü SCHNITTGENERIERUNG das Blattformat fest. Im Dialogfeld TURBO_ANSICHT wählen Sie beispielhaft folgende Ansicht:  Beachten Sie bitte evtl. Größenbeschränkungen der Elemente gemäss den HUECK Katalogen und dass die Profilauswahl jeweils unterschiedlich sein muss. Mit dem Befehl FÜLLUNG legen Sie die Füllungsvariante fest:  Das Ergebnis wird wie folgt aussehen:  Wenn Sie unter SYSCAD-VARIABLE/DWG-Suchpfade einen Suchpfad auf Ihr SYSCAD - Verzeichnis und \DATEN\Sonderblock eingerichtet haben, erscheint nach dem Schnitt folgendes Ergebnis:  Beispiel: Sie haben SYSCAD in C:\Programme\SYSCAD2000 installiert. Der Suchpfad muss dann auf C:\Programme\SYSCAD2000\Daten\Sonderblock zeigen. Bei weiteren Fragen, schreiben Sie uns bitte eine Mail
|
